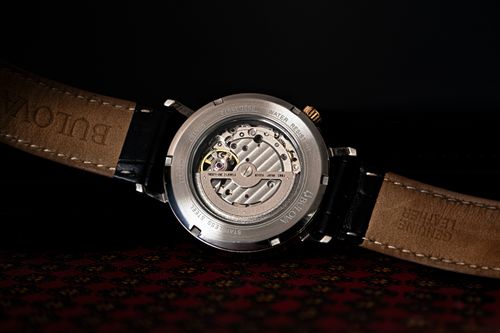

Der Rotor ist die halbmondförmige, schwingende Masse im Inneren einer Automatikuhr, die aus der Bewegung deines Handgelenks die Antriebsenergie gewinnt. Er ist das Bauteil, das ein Automatikwerk von einer reinen Handaufzugsuhr unterscheidet: Statt die Uhr täglich über die Krone aufzuziehen, sorgt der Rotor dafür, dass sich die Feder beim Tragen von selbst spannt.
Was der Rotor ist
Der Rotor – auch Schwungmasse oder oszillierende Masse genannt – ist ein meist halbkreisförmiges Gewicht, das sich frei um eine zentrale Achse dreht. Sein Schwerpunkt liegt bewusst außerhalb dieser Achse. Dadurch folgt der Rotor bei jeder Bewegung der Schwerkraft und pendelt hin und her, sobald du den Arm bewegst. Schon kleine Alltagsbewegungen genügen, um ihn in Drehung zu versetzen.
Damit sich der Rotor möglichst leichtgängig und verschleißarm dreht, ist er entweder in einem Kugellager oder auf einem Zapfenlager gelagert. Viele Rotoren bestehen aus Messing mit einem schweren Randsegment aus einem besonders dichten Metall, um bei kleiner Bauhöhe viel Masse und damit einen guten Aufzugseffekt zu erreichen.
Wie der Rotor die Uhr aufzieht
Die Drehbewegung des Rotors wird über ein kleines Getriebe, das sogenannte Aufzugsgetriebe, auf das Federhaus übertragen. Dort spannt sie die Zugfeder, also den Energiespeicher der Uhr. Man unterscheidet zwei Prinzipien: Beim einseitig aufziehenden Rotor wird die Feder nur in einer Drehrichtung gespannt, in der Gegenrichtung läuft der Rotor leer. Beim beidseitig (bidirektional) aufziehenden Rotor wird die Bewegung in beide Richtungen genutzt, was in der Regel effizienter ist.
Ein wichtiges Sicherheitsbauteil ist dabei die Rutschkupplung. Sie verhindert, dass die Feder überspannt wird, wenn der Rotor weiterläuft, obwohl die Feder bereits voll aufgezogen ist. In diesem Fall rutscht das äußere Federende an der Wand des Federhauses durch. Deshalb kann man ein Automatikwerk – anders als einen reinen Handaufzug – im Normalbetrieb nicht überziehen.
Wie voll die Feder gespannt wird, hängt davon ab, wie viel du dich bewegst. Trägst du die Uhr nur kurz oder sehr ruhig, kann es sein, dass sie nicht die volle Gangreserve erreicht. Nach längerer Liegezeit hilft es, die Uhr über die Krone von Hand vorzuspannen, sofern das Werk das erlaubt.
Bauformen: Zentralrotor, Mikrorotor und Randrotor
Die häufigste Bauform ist der Zentralrotor, der über dem gesamten Werk sitzt und sich um dessen Mitte dreht. Er ist robust und effizient, verdeckt bei einem Sichtboden aus Glas aber einen Teil des Werks. Um mehr vom Uhrwerk sichtbar zu lassen und flachere Uhren zu bauen, gibt es zwei Alternativen: Der Mikrorotor ist deutlich kleiner und in die Werkebene eingelassen, sodass er kaum aufträgt. Der Randrotor (peripherer Rotor) läuft als schmaler Ring am äußeren Rand des Werks und gibt den Blick auf das Werk fast vollständig frei.
Rotoren sind häufig auch ein Ort für Verzierungen. Bei hochwertigen Werken tragen sie Schliffmuster wie Genfer Streifen oder sind bei einem Manufakturkaliber individuell gestaltet und graviert. Der Rotor wird so vom reinen Funktionsteil auch zum sichtbaren Gestaltungselement.
Worauf du beim Rotor achten solltest
Im Alltag bemerkst du den Rotor vor allem als leises Geräusch: Bei vielen Automatikuhren hört man die Schwungmasse leicht surren oder spürt sie kurz nachschwingen, wenn man die Uhr dreht. Das ist normal und kein Defekt. Ein deutlich schleifendes oder kratzendes Geräusch kann dagegen auf ein verschlissenes Lager hindeuten.
Nutzt du die Uhr nur selten, kann ein Uhrenbeweger den Rotor ersetzen, indem er die Uhr in Bewegung hält. Das ist praktisch, aber kein Muss. Wichtig zu wissen ist außerdem, dass das Aufzugssystem – wie das ganze Werk – von Zeit zu Zeit eine Wartung benötigt, weil das Lager und die Aufzugsräder von der Schmierung abhängen. Insgesamt ist der Rotor ein gutes Beispiel dafür, wie eine Automatikuhr die Energie ihres Trägers geschickt in Antrieb verwandelt.
Häufige Fragen (FAQ)
Warum dreht sich der Rotor meiner Automatikuhr so leicht?
Das ist gewollt. Der Schwerpunkt des Rotors liegt außerhalb seiner Drehachse und er ist reibungsarm gelagert, oft in einem Kugellager. Dadurch reagiert er schon auf kleinste Bewegungen und kann so viel Energie wie möglich aus dem Tragen gewinnen. Ein leichtgängiger Rotor ist also ein Zeichen dafür, dass das Aufzugssystem gut funktioniert.
Kann ich eine Automatikuhr durch den Rotor überziehen?
Nein. Über die Rutschkupplung gleitet die Zugfeder durch, sobald sie voll gespannt ist. Der Rotor kann sich also weiterdrehen, ohne die Feder zu beschädigen. Nur bei einem reinen Handaufzugswerk, das keinen Rotor besitzt, solltest du das Aufziehen am spürbaren Anschlag beenden.
Was bedeutet das Surren oder Nachschwingen des Rotors?
Ein leises Surren oder ein kurzes Weiterschwingen der Schwungmasse ist bei Automatikuhren völlig normal und hörbar, wenn du die Uhr bewegst. Erst ein kratzendes, schleifendes oder sehr lautes Geräusch deutet auf ein Problem hin, etwa ein verschlissenes Rotorlager, das in der Werkstatt geprüft werden sollte.
